Wie funktioniert eine 3D Gebäudevermessung?

Wir erfassen Ihr Gebäude primär mit terrestrischen 3D Laserscannern. Der Scanner wird in jedem Raum und vor den Fassaden aufgestellt, er erfasst bis zu zwei Millionen 3D-Messpunkte pro Sekunde. Mit spezieller Software registrieren wir die einzelnen Setups zu einer gesamten Projektpunktwolke – ein millimetergenaues digitales Abbild Ihres Gebäudes. Anschliessend werden daraus die gewünschten 2D Pläne oder 3D Modelle im CAD erstellt.

Wie genau ist die Laservermessung?

Die Messgenauigkeit unserer Scanner liegt bei ±2–3mm auf eine Distanz von 10m. Die Punktwolke bildet Ihr Gebäude millimetergenau ab – inklusive aller Unregelmässigkeiten wie schiefe Wände, Durchbiegungen, Niveauunterschiede oder asymmetrische Fensterleibungen.

Wie lange dauert die Aufnahme vor Ort?

Die Dauer hängt von Grösse und Komplexität des Objekts ab. Richtwerte: Einfamilienhaus ½ bis 1 Arbeitstag, Mehrfamilienhaus 1–2 Arbeitstage, grössere Objekte 2–5 Arbeitstage. Die genaue Dauer teilen wir bei der Offerte mit.

Müssen Möbel und Einrichtungen entfernt werden?

Nein. Nur Gegenstände, die tragende Bauteile vollständig verdecken, sollten wenn möglich kurz verschoben werden. In der Praxis ist das selten nötig.

Welche Ergebnisse erhalte ich nach der Vermessung?

Aus der Punktwolke können wir folgende Planunterlagen auswerten: 2D Grundrisse, 2D Schnitte, 2D Fassadenansichten, reflektierte Deckenpläne, Situationspläne, 3D CAD-Modelle, 3D BIM-Modelle, Punktwolke als digitale Bestandsdokumentation sowie 360°-Fotodokumentation und 3D Webviewer.

In welchem CAD-System liefern Sie?

Wir liefern nativ ausgewertet in ArchiCAD (.pla/.pln), Revit (.rvt), Navisworks (.nwd) und AutoCAD (.dwg). Auf Wunsch arbeiten wir auch direkt mit Ihrer Bürovorlage.

Was kostet eine 3D Gebäudevermessung?

Die Kosten hängen von Grösse und Komplexität ab. Richtwerte: EFH Vermessung + 2D Pläne ab CHF 4'500.–, EFH 3D Modell LOD200 ab CHF 6'000.–, MFH Vermessung + 2D Pläne ab CHF 7'500.–, MFH 3D Modell LOD200 ab CHF 10'500.–. Wir offerieren zu verbindlichen Pauschalpreisen ohne versteckte Kosten.

Braucht es für die Offerte eine Begehung vor Ort?

Nein. In den meisten Fällen genügen bestehende Unterlagen (alte Pläne, Fotos, Skizzen) mit der Adresse und einer kurzen Beschreibung des Objekts. Wir erstellen innert 72 Stunden ein unverbindliches Pauschalangebot.

Was ist eine Punktwolke?

Eine Punktwolke ist eine dreidimensionale Darstellung des Gebäudes, bestehend aus Millionen einzelner Messpunkte. Jeder Punkt hat eine exakte räumliche Koordinate (X, Y, Z) und Farbinformation. Die Punktwolke bildet Ihr Gebäude so ab, wie es wirklich ist – mit allen Abweichungen und Unregelmässigkeiten. Sie bleibt als digitale Bestandsdokumentation dauerhaft erhalten.

Werden die Daten georeferenziert?

Auf Wunsch georeferenzieren wir die Vermessungsdaten im Schweizer Landeskoordinatensystem LV95/LN02. Falls keine Georeferenzierung benötigt wird, arbeiten wir mit einem lokalen Projektkoordinatensystem.

vermessung
laserscanning

Mit Leidenschaft und moderner Technologie vermessen wir Ein- und Mehrfamilienhäuser, Retailflächen und Industrieanlagen berührungsfrei und millimetergenau

Mittels 3D Laserscanning vermessen wir Gebäude jeglicher Art präzise, flächendeckend und berührungslos. Je nach Projektanforderungen kommen zusätzlich Drohnen (Gelände, Dachlandschaften), GNSS oder Tachymeter zum Einsatz. Die resultierenden Punktwolken sind Grundlage für die Erstellung zuverlässiger und belastbarer Planungsgrundlagen - von 2D Plänen bis hin zu 3D Modellen in CAD.
Falls Sie die Auswertung der Vermessungsdaten lieber selber übernehmen liefern wir Ihnen die registrierten Punktwolken optimal aufbereitet für den Import in Ihr CAD.

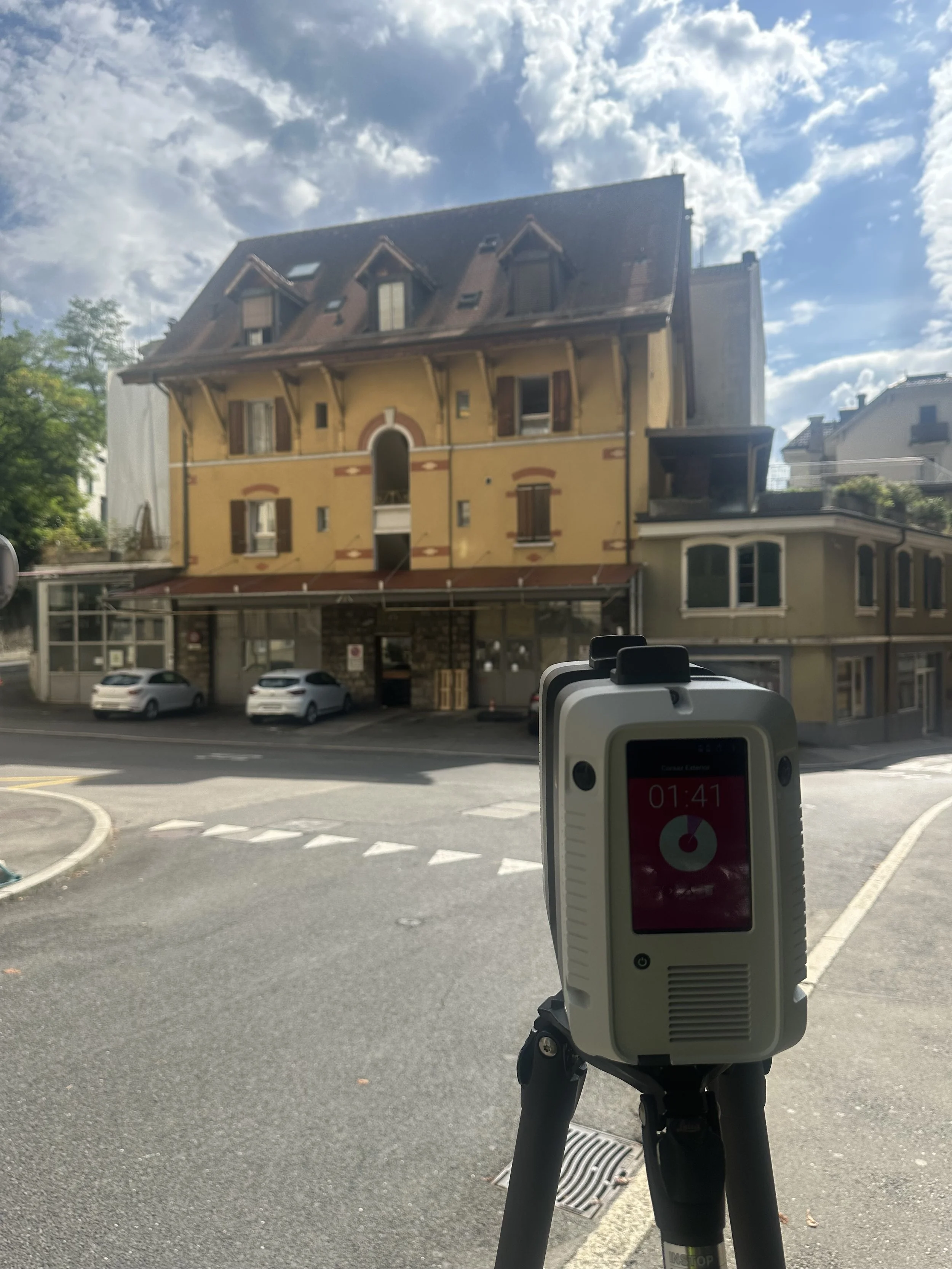

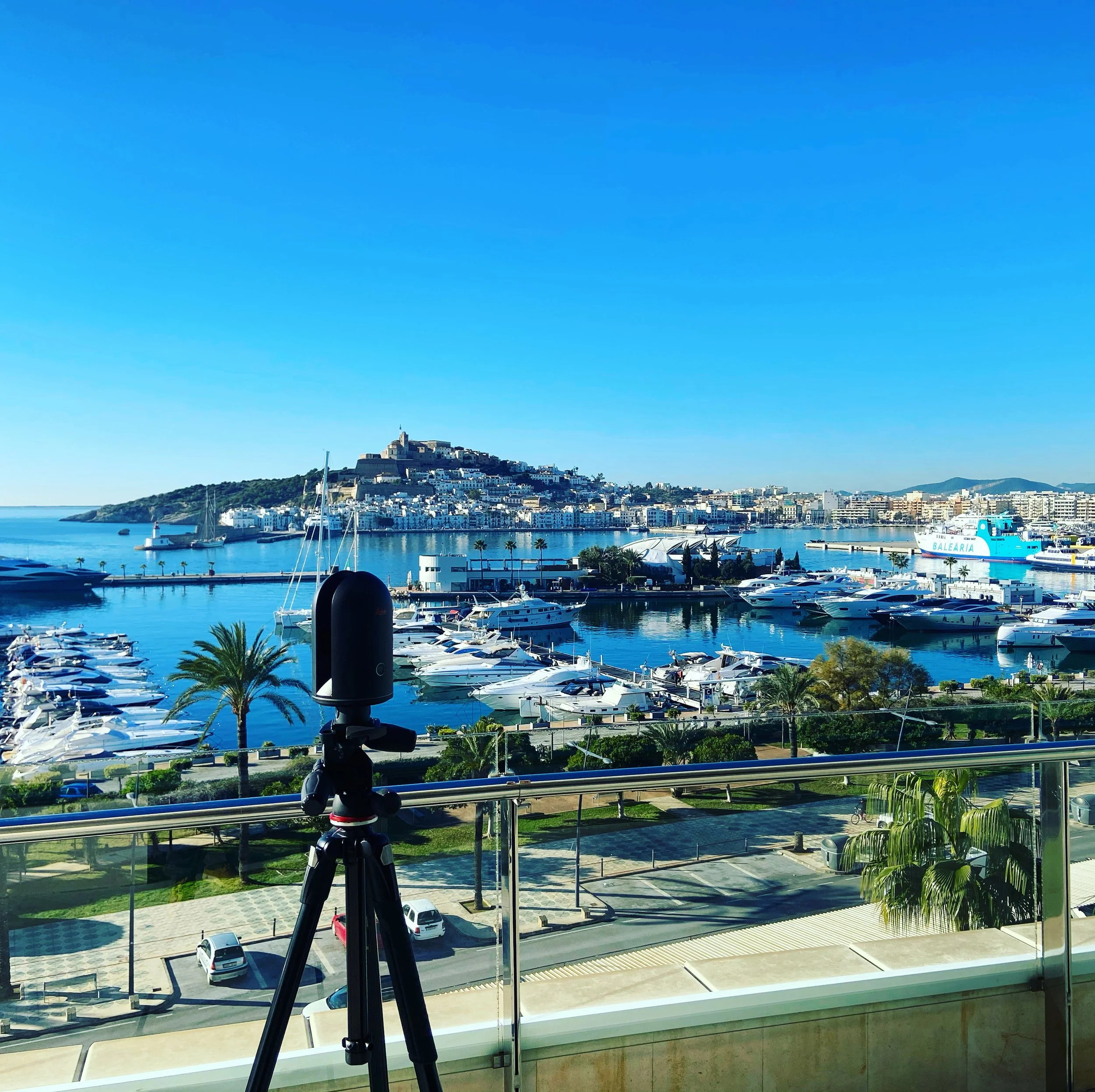

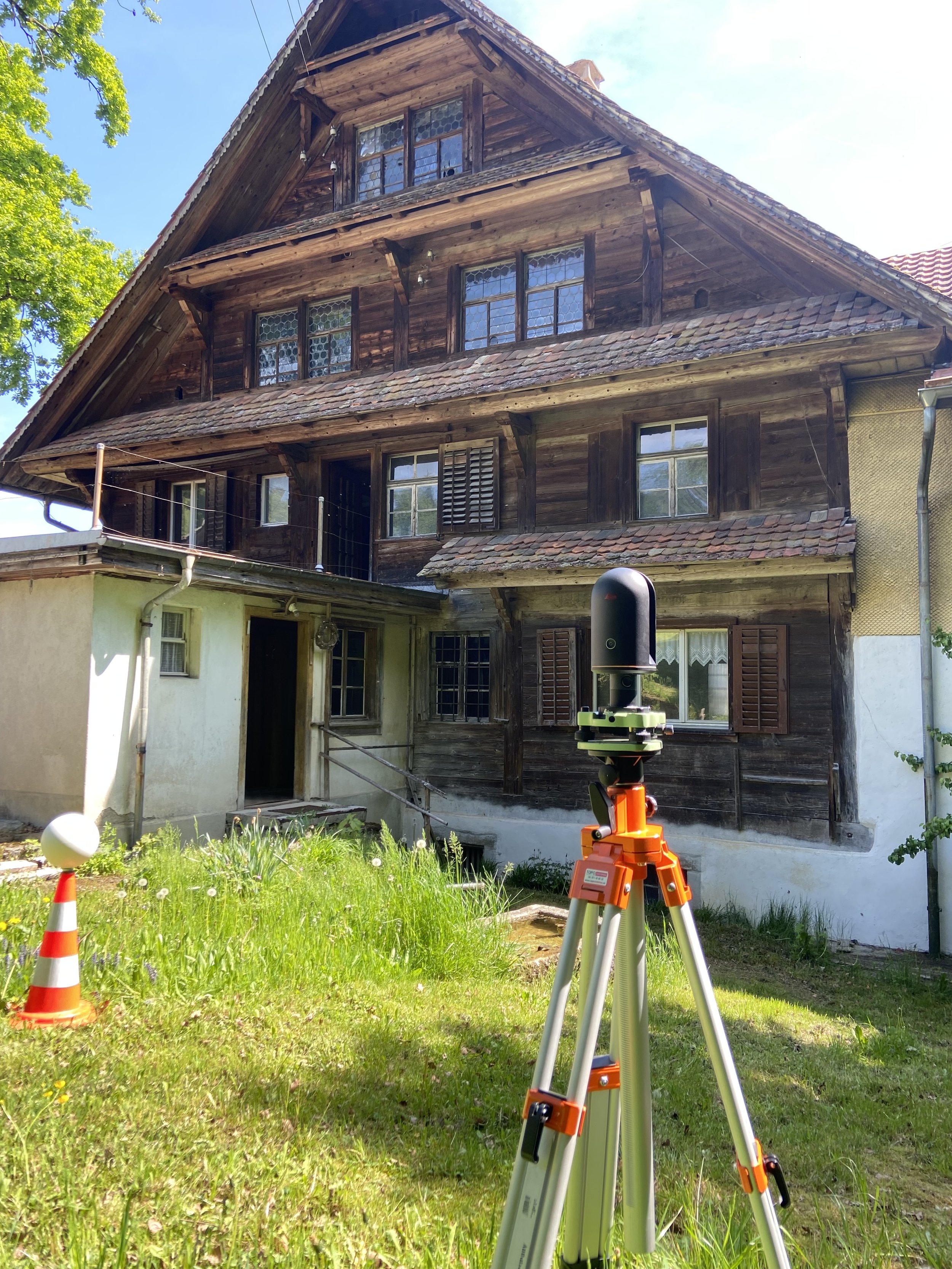

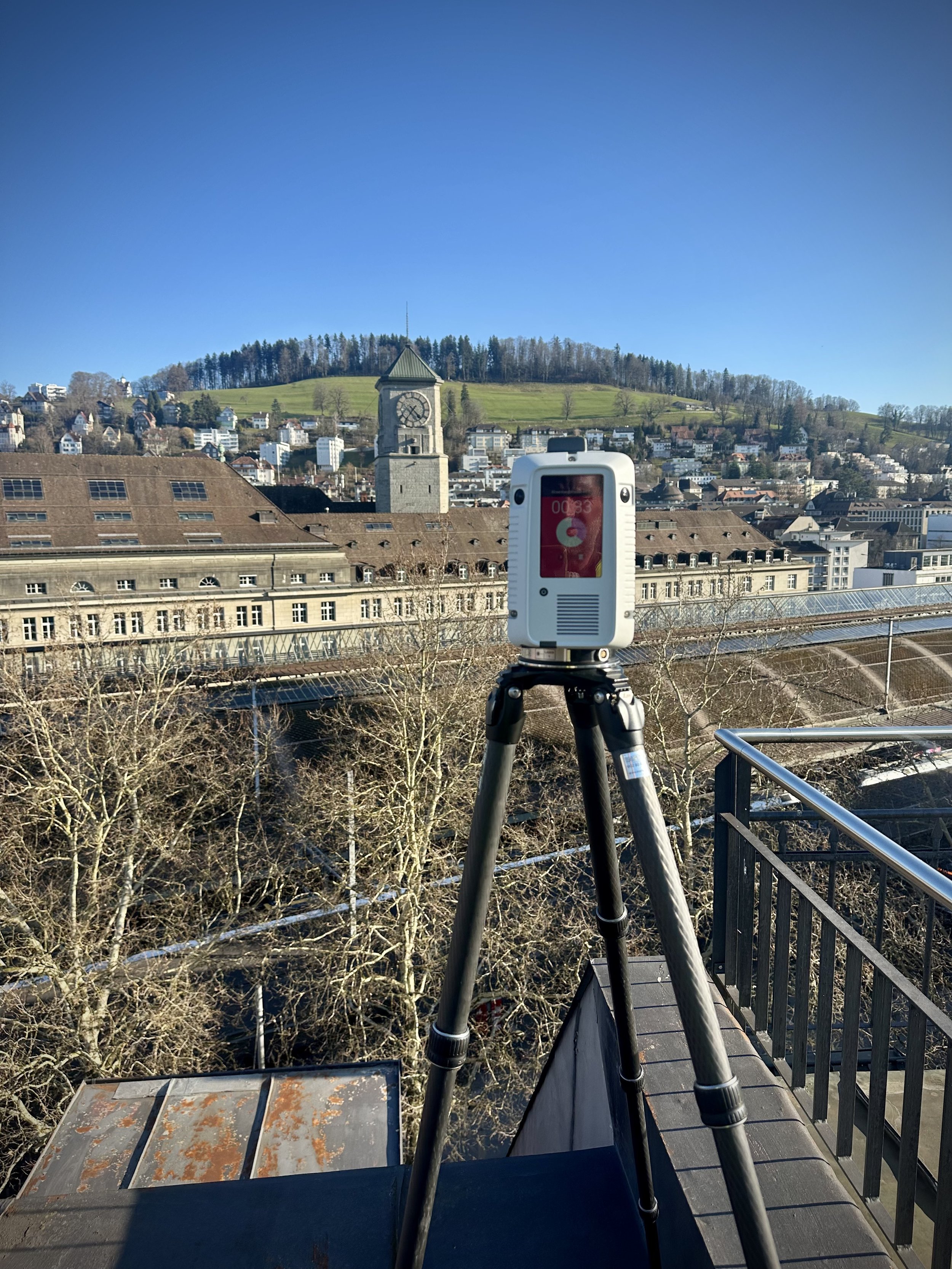

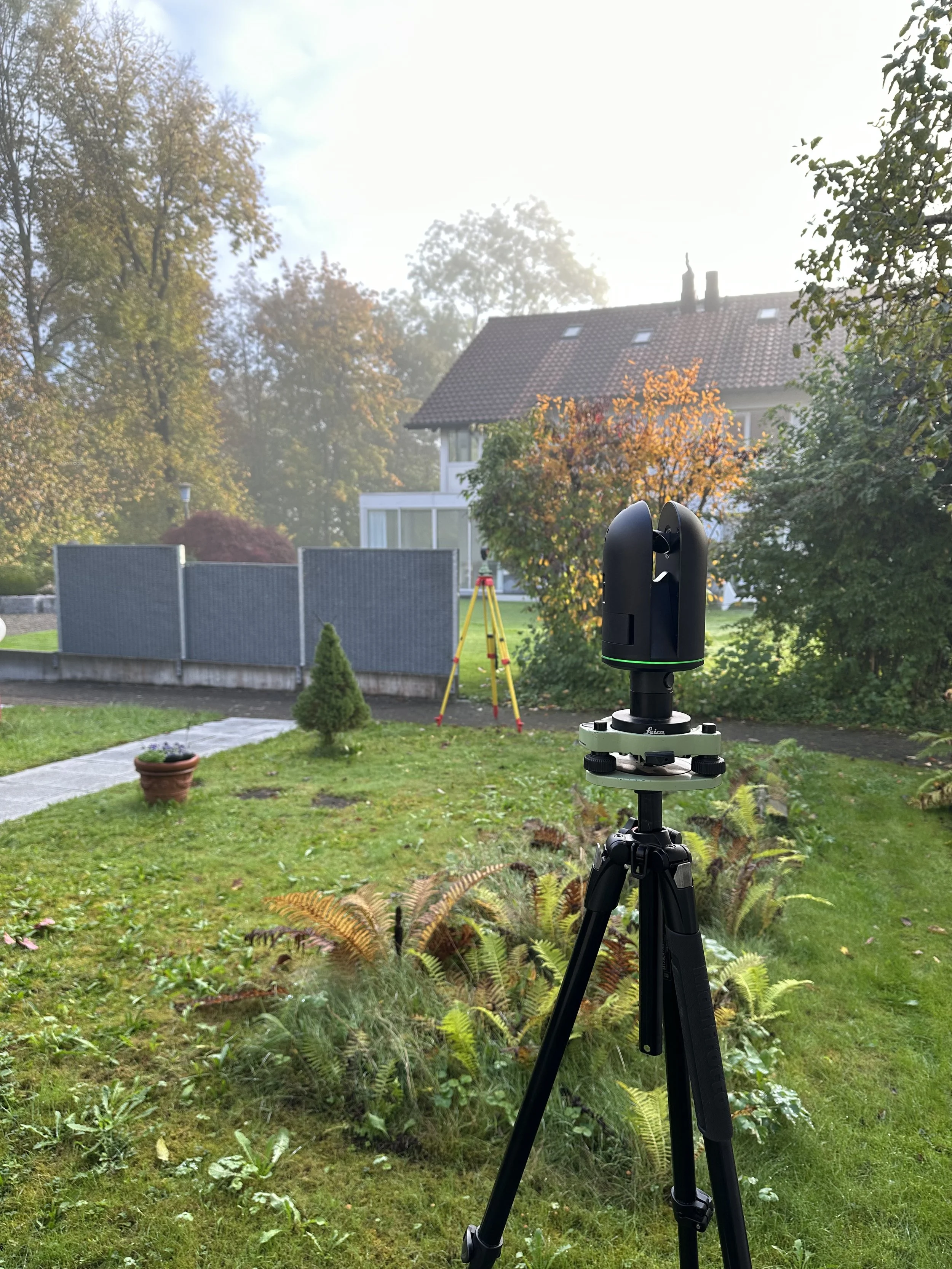

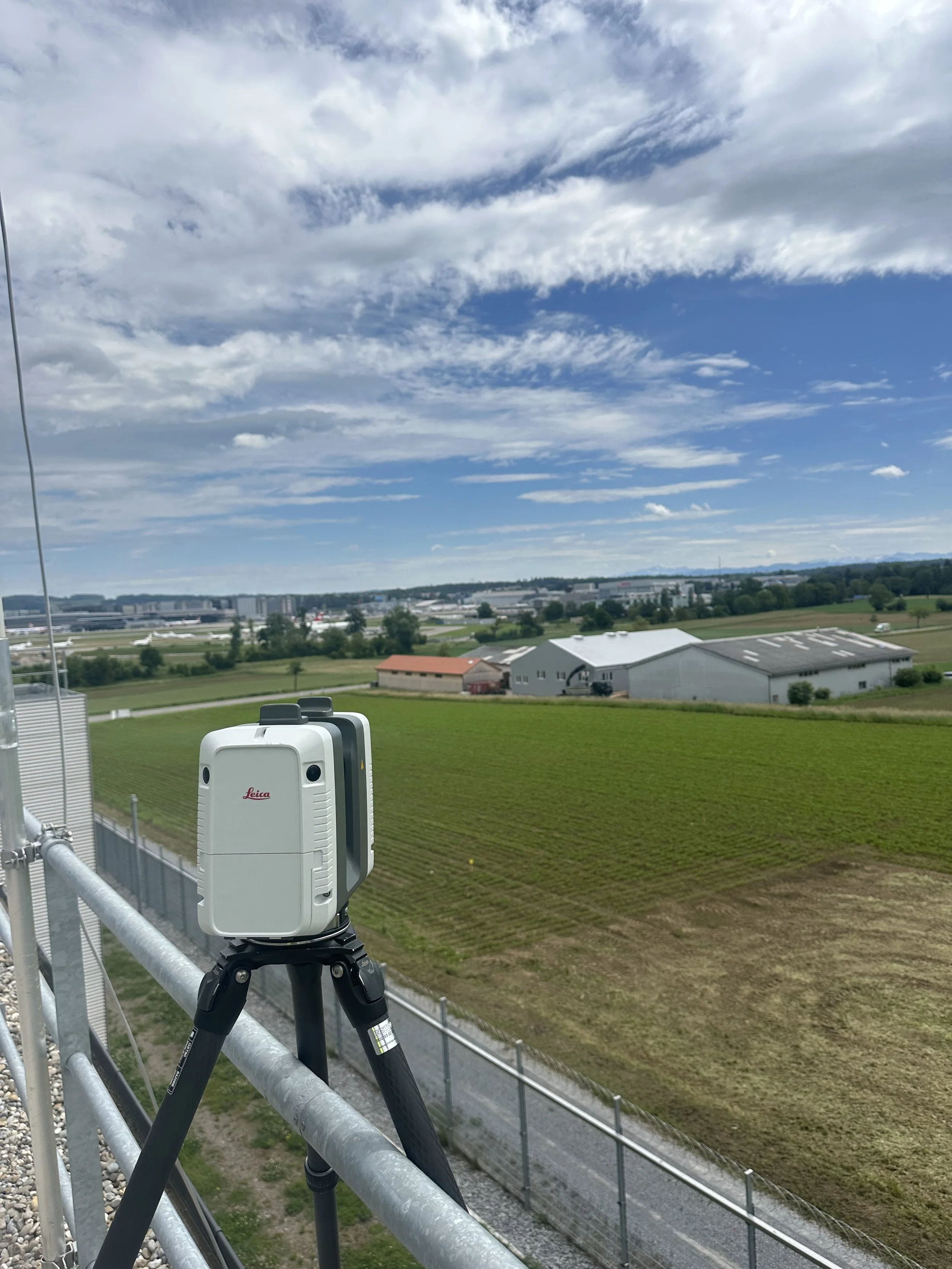

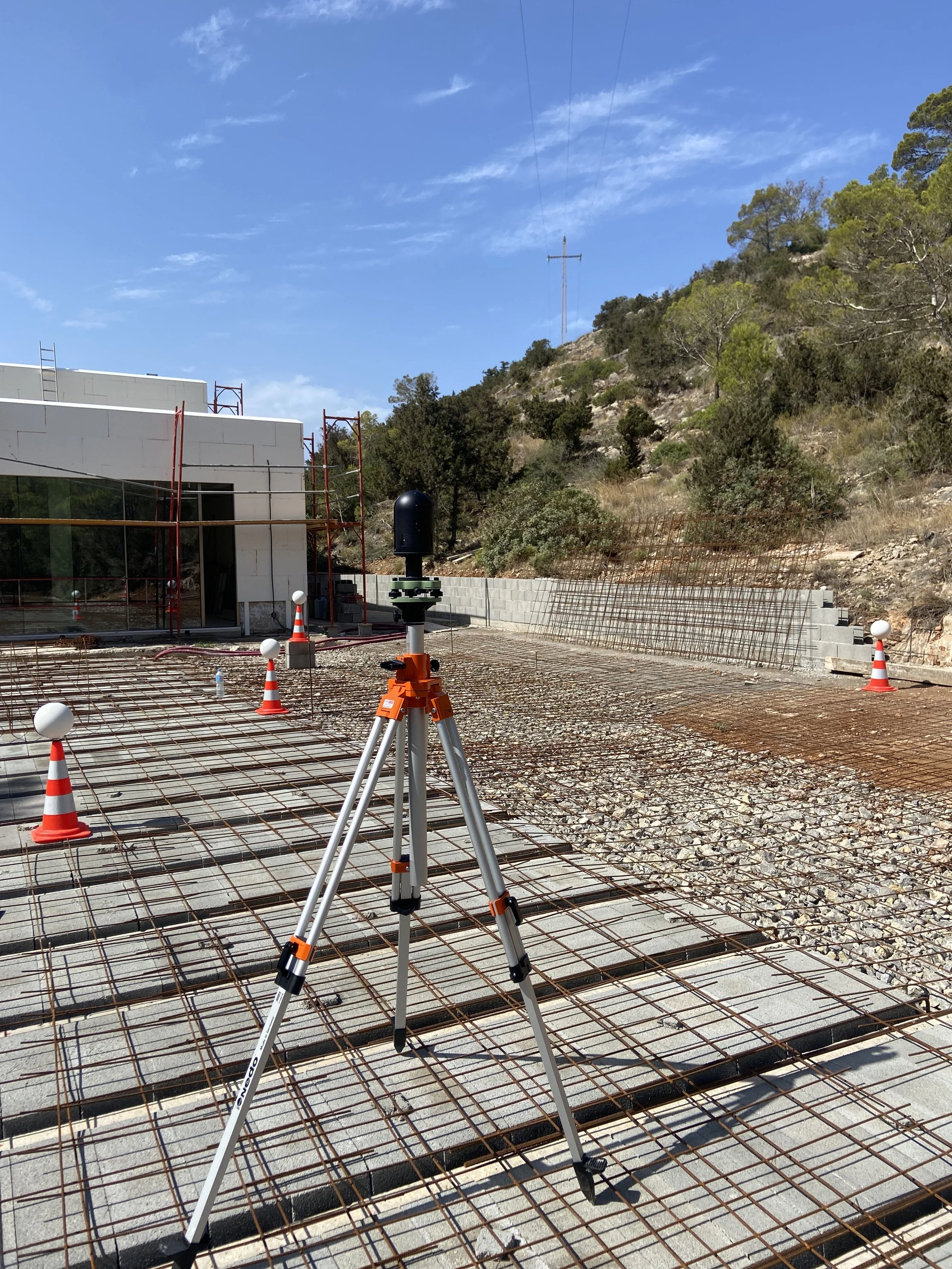

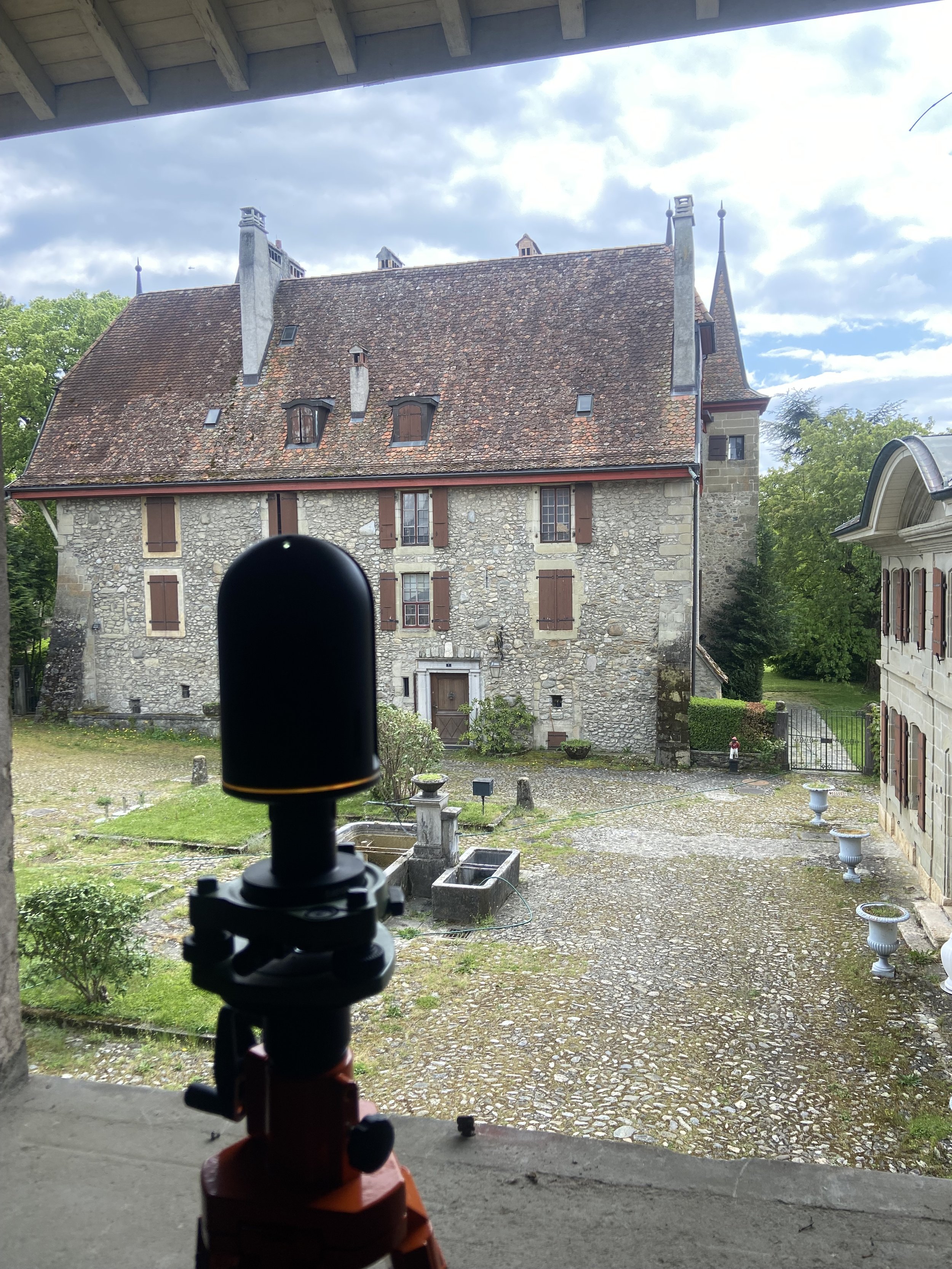

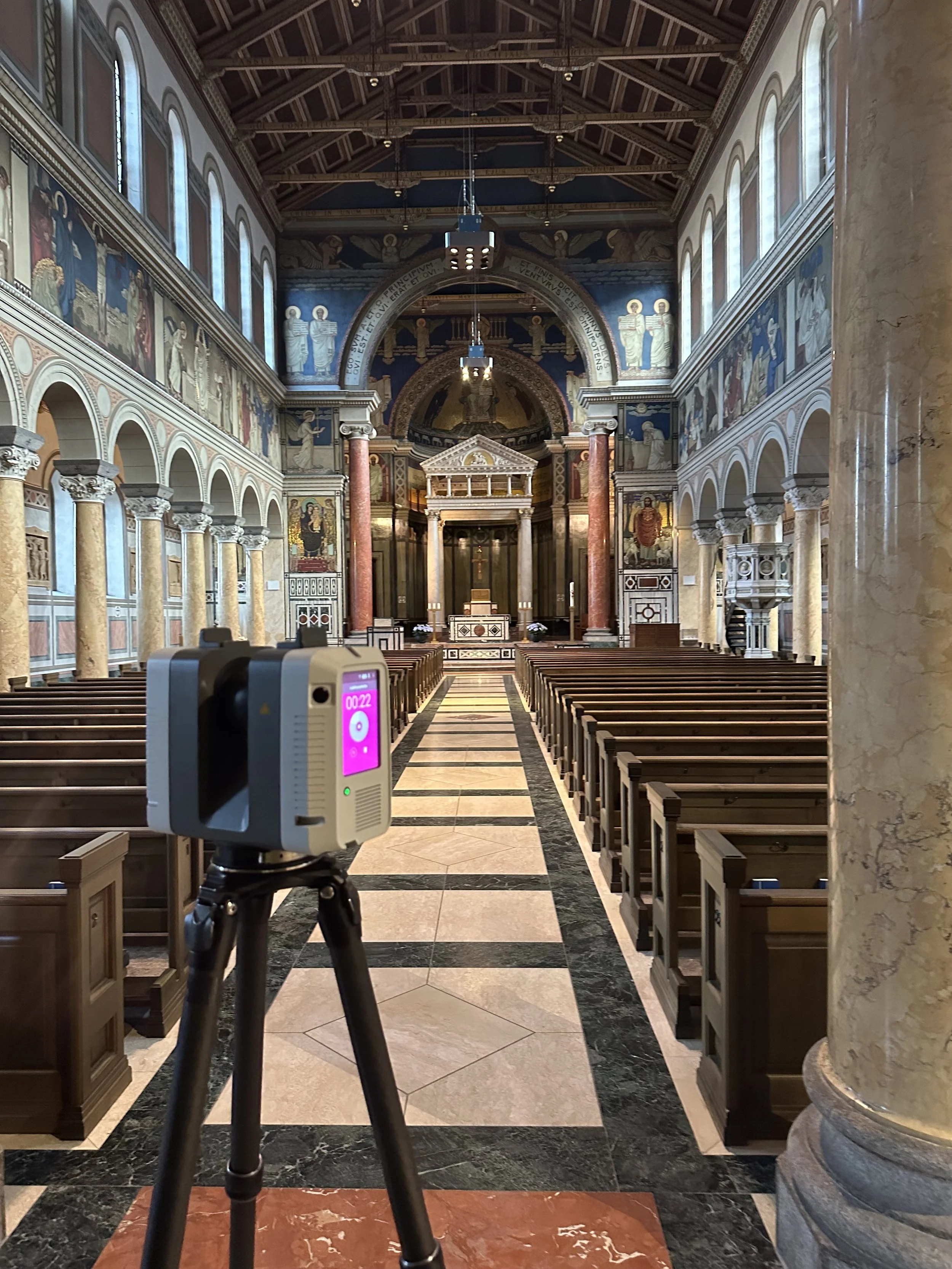

Mittels 3D Laserscanning Technologie lassen sich Gebäude, Bauwerke und Baustellen millimetergenau digital vermessen. Dafür wird ein 3D-Laserscanner auf ein Stativ montiert und an unterschiedlichen Standorten aufgestellt, um alle sichtbaren Oberflächen möglichst lückenlos abzutasten. Der Laser rotiert um seine eigene Achse und erfasst dabei bis zu 2 Mio Messpunkte pro Sekunde.

Die Punktwolken der einzelnen Aufnahmestation werden anschliessend mit leistungsfähigen Rechnern und spezieller Software bereinigt und zu einer Projektpunktwolke registriert. Diese bildet die Basis für die anschliessende Auswertung zu 2D Plänen und 3D Modellen in CAD.

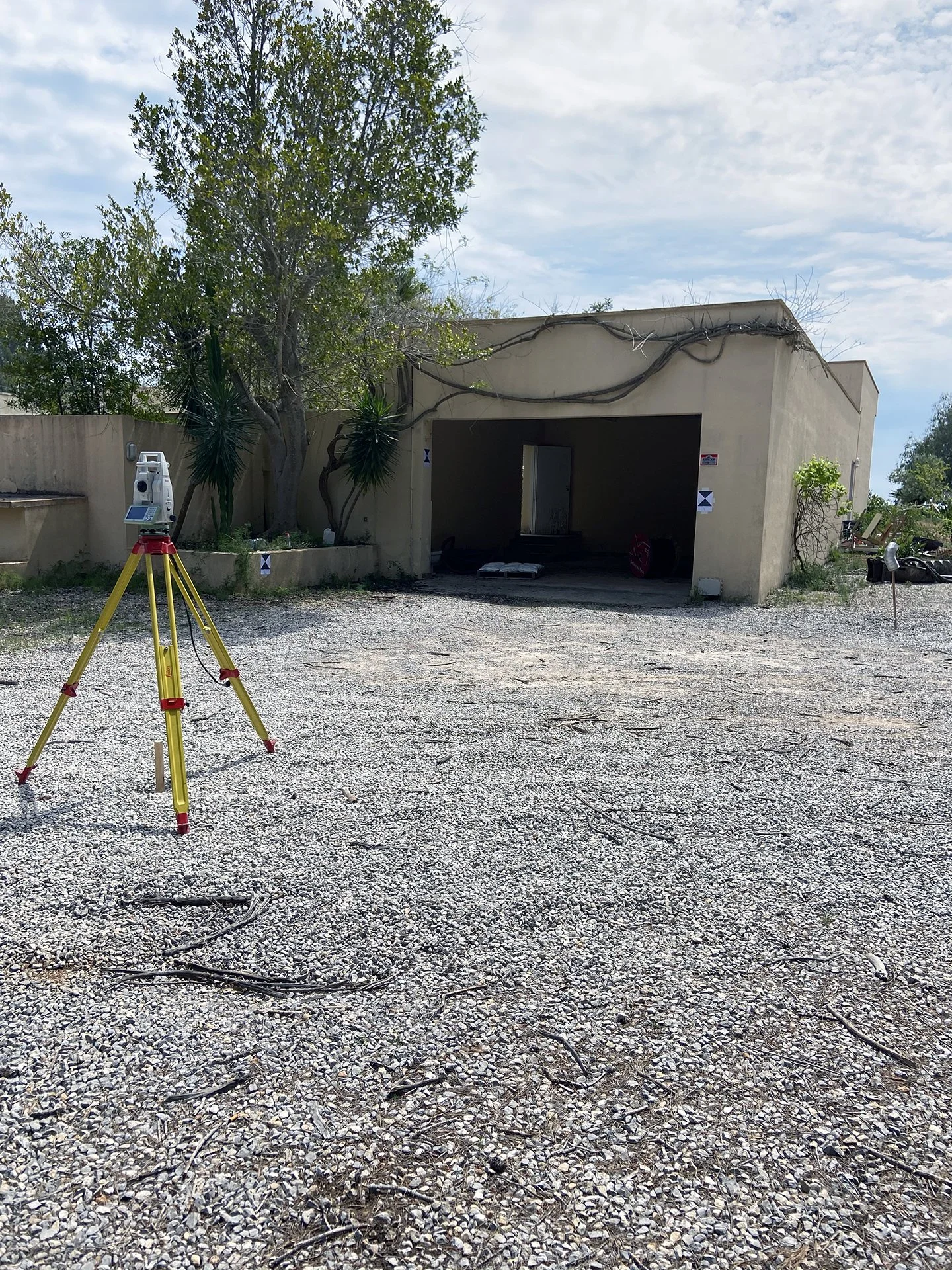

Tachymeter arbeiten mit einem einzelnen Laser, der auf das einzumessende Ziel gerichtet wird. Mit dem Tachymeter kann sowohl der Horizontalwinkel als auch der Vertikalwinkel gemessen werden, daher kann die Lage und Höhe des zu messenden Punktes mit maximaler Präzision bestimmt werden.
Drohnen werden vor allem für die Vermessung von Topografie und für Dachlandschaften eingesetzt. Dabei generiert die Drohne im Überflug unzählige Fotos, welche anschliessend mit leistungsstarken Rechnern und spezieller Photogrammetrie-Software zu Punktwolken und Orthofotos ausgewertet werden. Die Drohne vermisst grosse Flächen in kurzer Zeit, die Messpräzision ist jedoch bedeutend kleiner als diejenige eines 3D Laserscanners.
Ein GNSS-Empfänger (Global Navigation Satellite System) ist ein Gerät, das Satellitensignale mehrerer Satellitensystemen (GPS, GLONASS, Galileo und BeiDou) empfängt, um die eigene Position zu bestimmen. Die absolute Genauigkeit der Positionsbestimmung liegt in der Regel im Bereich mehrerer Zentimeter (XY 1-10cm, Z 5-15cm).
